شیر اطمینان بخار چیست؟ | راهنمای کامل، کاربردها و نحوه عملکرد
در دنیای صنعتی، تجهیزات ایمنی نقش بسیار مهمی در حفظ سلامت کارکنان و عملکرد صحیح دستگاهها دارند. یکی از این تجهیزات کلیدی، شیر اطمینان بخار (Steam Safety Valve) است. این شیر که به عنوان محافظ اصلی سیستمهای تحت فشار بخار شناخته میشود، از آسیبهای احتمالی ناشی از افزایش بیش از حد فشار جلوگیری میکند.
در این مقاله با ساختار، عملکرد، انواع و کاربردهای شیر اطمینان بخار آشنا میشویم. همچنین نکات مهمی درباره نصب، نگهداری و انتخاب این تجهیز آوردهایم تا دید جامعتری نسبت به آن پیدا کنید.

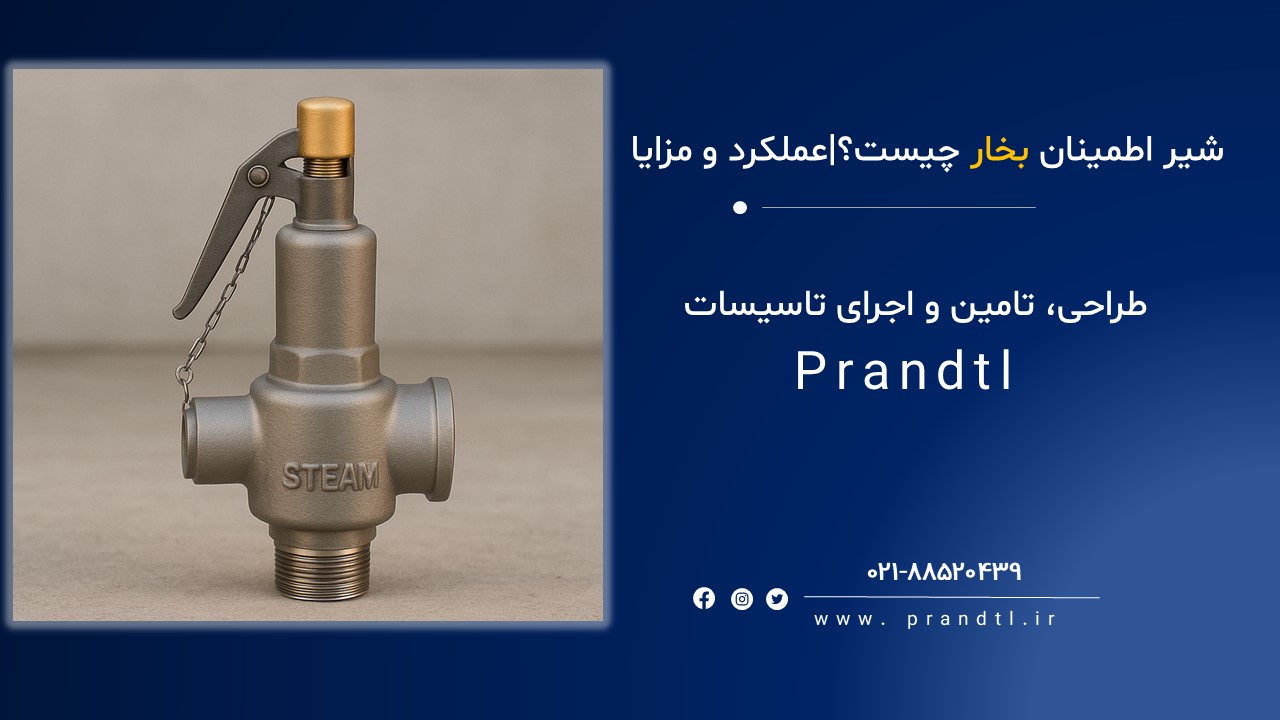

شیر اطمینان بخار چیست؟
شیر اطمینان یک وسیله مکانیکی است که وظیفه آن تخلیه بخار اضافی از سیستمهایی مانند دیگ بخار، لولهکشیها و مخازن تحت فشار است. زمانی که فشار داخل سیستم از حد مجاز بالاتر میرود، شیر به صورت خودکار باز شده و بخار اضافی را خارج میکند تا از انفجار یا آسیب به سیستم جلوگیری شود.
چرا استفاده از شیر اطمینان بخار ضروری است؟
عدم استفاده از شیر اطمینان یا انتخاب نادرست آن میتواند عواقب فاجعهباری داشته باشد، از جمله:
-
انفجار دیگ بخار
-
آسیب دیدن پرسنل و اپراتورها
-
خرابی تجهیزات و توقف تولید
-
هزینههای سنگین تعمیرات
بنابراین، وجود شیر اطمینان در سیستم بخار، نهتنها الزامی بلکه حیاتی است.
نحوه عملکرد شیر اطمینان بخار
شیر اطمینان معمولاً به وسیله فنر و دیافراگم طراحی شده است. در حالت عادی، فنر فشار بخار را تحمل کرده و اجازه خروج نمیدهد. اما وقتی فشار از حد تعیینشده بیشتر شود:
-
نیروی بخار بیشتر از نیروی فنر میشود.
-
شیر باز شده و بخار را تخلیه میکند.
-
با رسیدن فشار به حد مجاز، شیر دوباره بسته میشود.
این فرآیند بهصورت کاملاً خودکار و ایمن انجام میشود.
انواع شیر اطمینان بخار
در بازار چندین نوع شیر اطمینان برای سیستمهای بخار وجود دارد که انتخاب آن بسته به کاربرد و فشار سیستم انجام میشود:
1. شیر اطمینان فنری (Spring Loaded)
رایجترین نوع شیر که با فنر تنظیم میشود. دقیق و قابلاعتماد است.
2. شیر اطمینان پایلوتدار (Pilot Operated)
برای سیستمهایی با فشار بالا و نیاز به کنترل دقیقتر استفاده میشود.
3. شیر اطمینان وزنهای (Weight Loaded)
کمتر استفاده میشود و بیشتر در سیستمهای سنتی یا فشار پایین کاربرد دارد.

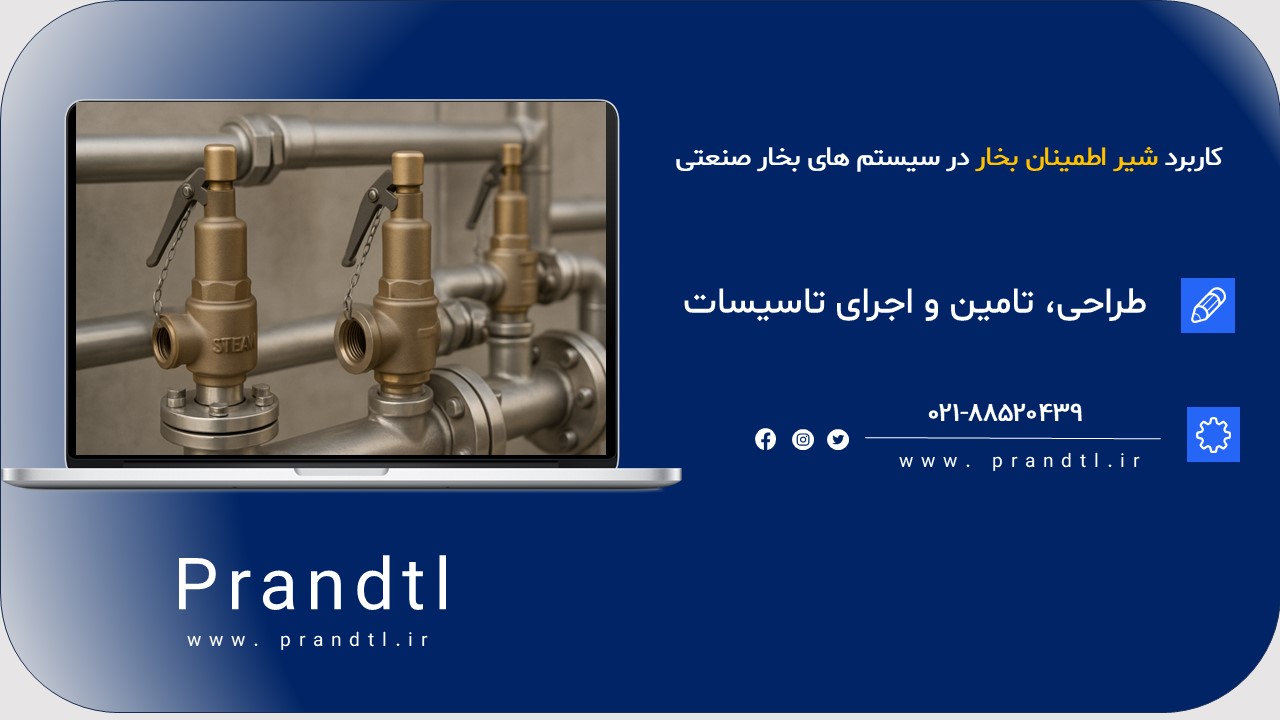

کاربردهای شیر اطمینان بخار
-
دیگهای بخار صنعتی
-
اتوکلاوهای پزشکی
-
پالایشگاهها و پتروشیمیها
-
صنایع غذایی و دارویی
در همه این صنایع، وجود شیر اطمینان به عنوان اولین خط دفاعی ایمنی ضروری است.
استانداردها و الزامات نصب
برای نصب شیر اطمینان باید به نکات زیر توجه شود:
-
استانداردهای بینالمللی مثل ASME، API و DIN رعایت شوند.
-
شیر باید در نزدیکترین نقطه به دیگ یا منبع فشار نصب شود.
-
سایز شیر با توجه به ظرفیت سیستم انتخاب شود.
-
تخلیه بخار باید به سمت ایمن هدایت شود.
نکات مهم در انتخاب شیر اطمینان
برای انتخاب شیر اطمینان مناسب، باید فاکتورهای زیر را در نظر بگیرید:
-
فشار کاری سیستم
-
نوع سیال (بخار، گاز، مایع)
-
دمای کاری
-
ظرفیت تخلیه
-
جنس بدنه (استیل، برنج، چدن)
نگهداری و تست دورهای
برای عملکرد مطمئن، شیر اطمینان باید به صورت منظم بررسی و تست شود:
-
بازرسی ظاهری هر ۳ تا ۶ ماه
-
تست باز شدن فشار هر سال
-
تمیزکاری و روانکاری قطعات متحرک
نگهداری صحیح باعث افزایش عمر مفید و عملکرد دقیق شیر میشود.
شیر اطمینان بخار یکی از حیاتیترین اجزای ایمنی در سیستمهای صنعتی است. با انتخاب صحیح، نصب اصولی و نگهداری منظم آن میتوان از بسیاری از خطرات و خسارات جلوگیری کرد.
اگر در حال طراحی یا بهروزرسانی سیستم بخار خود هستید، توصیه میشود حتماً با متخصصان این حوزه مشورت کرده و از برندهای معتبر استفاده کنید.
سوالات متداول (FAQ)
1. آیا شیر اطمینان قابل تنظیم است؟
بله، اکثر مدلها قابلیت تنظیم فشار باز شدن را دارند.
2. چه زمانی باید شیر اطمینان را تعویض کنیم؟
در صورت عملکرد نادرست، نشتی دائم یا فرسودگی قطعات داخلی، بهتر است شیر تعویض شود.
3. آیا شیر اطمینان فقط برای بخار استفاده میشود؟
خیر، برای انواع گازها و مایعات نیز نوع مناسب آن وجود دارد، ولی مدلهایی که در این مقاله بررسی شد مخصوص بخار هستند.
